Weikl Automatisierungstechnik 信赖 ECAD 平台
尽管位于博登迈斯的Weikl 集团已经为迈出这一步做好了充分准备：四年前，它在新的自动化业务领域几乎实现了从 0 到 100 的飞跃。 从一开始就使用了 Eplan平台。 一致的设计和生产一体化实现了高度的灵活性和自动化。 公司成立仅四年，就取得了良好的市场地位，并已计划进行扩张。
位于博登迈斯/巴伐利亚森林的 Weikl 集团在发展新业务方面经验丰富。 该公司成立于 1976 年，最初是一家从事酒店和工业工程的电气公司，两年后又增加了土木工程业务。 20 世纪 80 年代，Franz Weikl 先生一心一意地拓展建筑服务工程的电气规划和自动化，并成立了 Weikl GmbH & Co. KG，成为电气和安全工程领域的专家。 该公司在巴伐利亚州内外承接了从酒店、诊所、温泉浴场、大学到生产工厂等各种具有挑战性的项目。
准备充分：自动化入门
到 2013 年，公司已拥有 125 名员工，并安装了首批内部生产的低压主配电板（最高可达 5000 A）。 随着 2015 年 Weikl Automatisierungstechnik GmbH 的成立，该公司又开辟了另一条新的业务线：开发和制造用于智能楼宇和工业机械的控制器和配电设备。

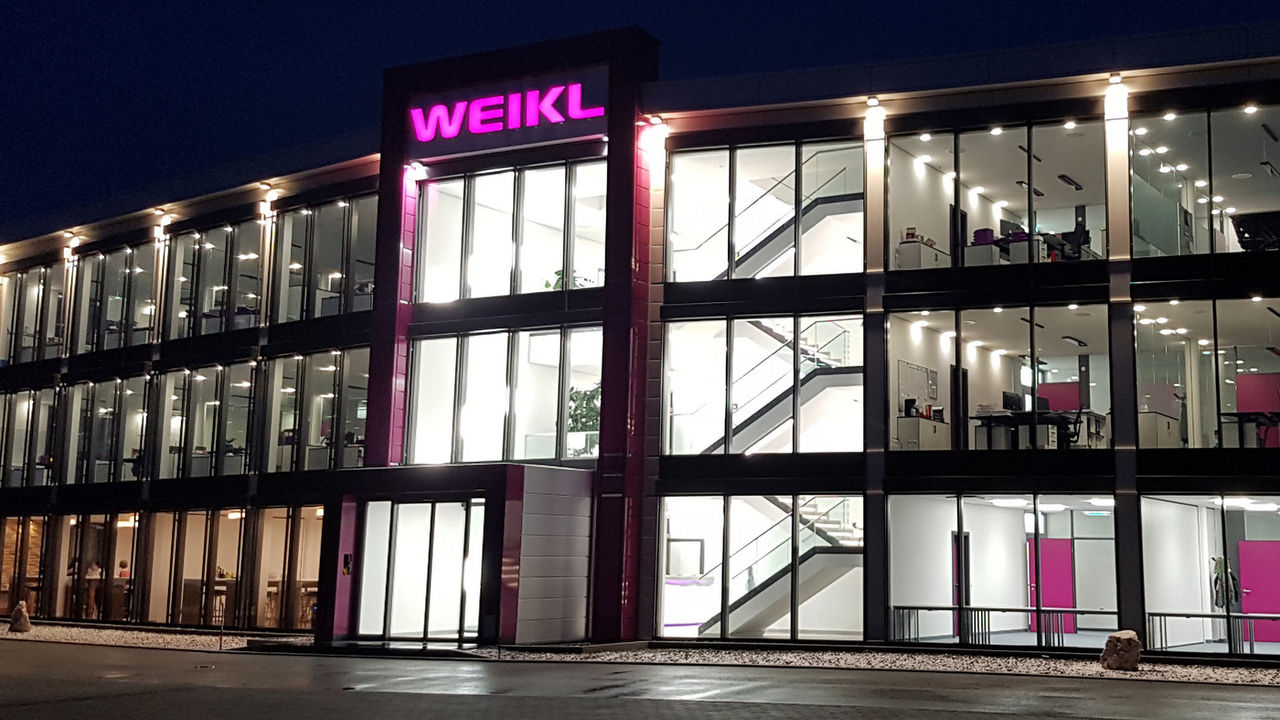

Franz Weikl Jun.为迈出这一步做了充分准备：为公司总部建造了一栋宽敞的新大楼，行政办公面积达 1200 m2 ，生产面积达 2500 m2 ，并招聘了一支在销售、电气设计和控制柜工程方面经验丰富的员工队伍。
ECAD：从规划到生产的一体化
在 CAD 层面，Weikl 从一开始就实施了一个集成规划、设计和生产的平台。 Franz Weikl："我们使用 Eplan平台，旨在避免重复，并使我们在设计阶段生成的数据也能用于生产"。 这一目标已达成，这在设计部门体现得尤为明显——该部门与控制柜制造保持着直接的视觉对接。
开始使用 Eplan Preplanning
设计工程师的工作站配备了三显示器系统。 他们使用 Eplan Preplanning 开始工作，并选择相互关联的功能和模块。 如果选定的功能和模块已存储在系统中，那么原理图就可以在很大程度上自动生成。 Franz Weikl："因为我们是从‘零’开始的，同事们最初必须充实 Eplan Preplanning 数据库并输入部件和功能。 作为回报，我们现在从设计阶段开始就受益于大大加快的流程"。 “设计代替绘图”的原则得到了应用，数据直接在详细规划中进行处理。这意味着节省时间和智能电气工程。
控制柜设计：三维空间
在设计控制柜和配电系统时，Weikl 自动化工程师使用 Eplan Pro Panel 进行工作，从而实现了三维设计。 生产经理 Christian Eberl："由于许多客户的控制柜空间有限，三维安装布局使规划变得更加容易。 碰撞监测等功能可用于优化布局，而三维视图则是与客户讨论设计的良好基础"。 此外，这些数据还可用于计算热性能，从而确定冷却系统（通常为被动冷却系统）的尺寸。 除非客户另有要求，否则 Weikl 有 98% 的时间都在使用威图机柜，这让设计人员受益匪浅。 威图机柜的数据已记录在 Eplan Data Portal 中，并可集中存储在 Eplan 的部件管理中。
- 1
- 2
直接连接 CAD 的机械制造
Weikl 还利用 Eplan Pro Panel 的数据，在控制柜的机械加工中使用自动化。 Christian Eberl："带有自动换刀装置的数控加工中心使用传输的 Eplan 数据进行钻孔和铣削，并通过任务进行工作。 操作员只需夹紧工件并运行程序即可。” 钻孔图案将自动生成。
使用 Eplan Smart Wiring 进行监视器引导布线
布线通常是控制柜工程中最耗时的步骤，Eplan Smart Wiring 浏览器辅助系统可为车间提供支持。 监视器将布线可视化，并显示下一步，包括源和目标描述、横截面、颜色和布线轨迹。 Eplan Pro Panel 的三维表示法是数据的基础。 布线完成后，技术人员会确认任务，然后显示下一条布线。
目前只有一个布线工作站配备了 Eplan Smart Wiring。 Christian Eberl："我们在其他工作站仍采用手动和纸质工作方式。 但很快我们就会 100% 使用 Eplan Smart Wiring，并额外购买一台布线机器人。
总结：端到端自动化
在电气工程方面，Weikl 在装配和生产的各个领域实施了一致的规划和深度集成，目前已基本实现自动化。 这正是 2015 年决定采用 Eplan平台时的目标。 Franz Weikl："我们的员工应该从事具有挑战性而非重复性的工作。 这也让我们的工作更快、更灵活"。 这是另一个有充分理由实现的目标："在楼宇自动化领域，由于楼宇技术在施工过程中安装较晚，因此我们的交付周期约为 6-8 个月。 在我们的工业业务领域，即自动化工程领域，通常要求速度。 速度使我们能够在竞争中脱颖而出，高质量规划也同样使我们脱颖而出——这得益于集成的 ECAD 平台"。
胜任具有挑战性的任务
以高额初始投资进入自动化技术市场的想法乍看起来似乎很大胆。 但这是一个精心准备的想法，很快就取得了成功。 例如，新业务领域的员工已经为玻璃行业的几家公司规划并安装了全套自动化系统，包括 I&C 工程。 Weikl Automatisierungstechnik 还为一家卫生陶瓷生产商规划和设计了用于混合和加工其基础材料的复杂工艺技术。 因此，在短短四年内，该公司就已发展壮大。 Franz Weikl Jr：“我们证明了巴伐利亚森林中存在满足高要求自动化需求的专家，我们现在的成功已经远远超出了本地区的范围。”这种企业精神也得到了专家们的认可：Weikl 获得了德国最重要的商业奖项——中小型企业大奖的提名。
